Dual Bar
KSHT-3 熱鍛多工位雙臂機械手
同時進行多個生產步驟，實現低成本投資，高精度的金屬加工。
特性
Characteristic
提供高品質和高效率的生產，滿足各種工藝加工需求
01
- 沖床屬性: 多工位熱鍛沖床
- 生產特性: 高速連動生產 (凸輪通訊控制) / 單動連續生產 (IO交握控制)
- 最高速度: 可依照需求客製
- 適用檯面: <1500mm
- 驅動件配備: 坤霖製研磨級低背隙齒輪齒條 (模組化規格) + 重負荷線性滑軌
- 電機標配件:日本安川伺服馬達+ 德國BECKHOFF控制器
- 馬達同步軸數: 10 軸
- 設備驅動部模組化，備品可標準化
02
- 配置沖床左右方
- 相關周邊配備入料&收料等系統
- 適合大量、高速化、模組化大量生產作業
- 高精度傳送，動態精度小於0.05mm內
- 運動曲線可人機調整至最佳化
- 操作設備直覺簡單，增加控制模組容易
- 可擴充機聯網，狀態監控
- 達到高精度、高效率、高彈性化，高投報率的一致性生產
應用配置
Configure
適用產業如電腦、TFT/LCD監視器、電子業、汽車業等中大型鈑金沖壓工件
入料配置 捲料送料機、拆垛機、輸送帶
模具 多工位模具、連續模模具...等專業模具設計與製造，提供高品質、客製化的模具。
三次元 吸盤式、電動式、氣動式、電磁鐵、熱沖壓隔熱設計夾具
出料配置 機械手、堆料台、輸送帶、CCD產品檢查機、焊接等後續需求
*品項可針對各種機型進行客製化調整
Application
Configuration
Configuration
配件
Accessories
標準配備皆使用知名品牌，實現精度與高速化的需求，
有效提升高剛性與負荷能力。提升設備的整體效果及產品競爭力。
-
台達
手持式人機
含手輪模擬功能
-
倍福
控制器
反應速度最佳
-
安川
伺服馬達
中慣量高扭矩精密伺服
-
銀泰
線性滑軌
重負荷、高壽命線軌
-
台灣精銳
減速機
高精密級減速機
-
銀泰
導螺桿
C3研磨級導螺桿
-
坤霖精密
極低背隙斜齒輪.齒條
特製極低背隙斜齒輪/齒條
-
其他配備
自動潤滑系統
自動潤滑系統
-
其他配備
日本五大社軸承
日本五大社軸承
-
其他配備
電控箱恆溫器
電控箱恆溫器(冷/熱器)

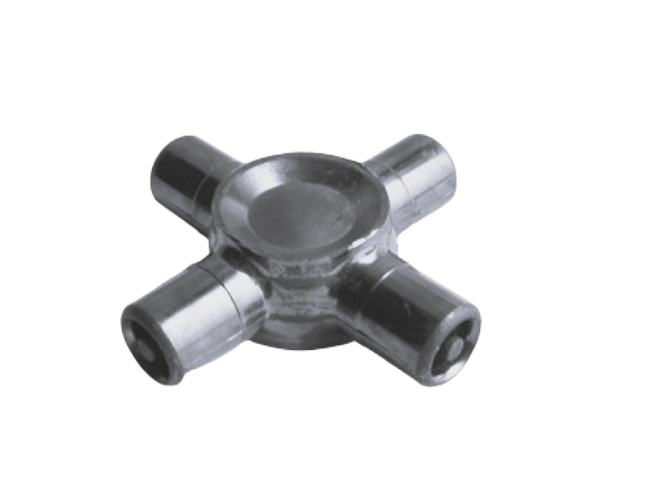

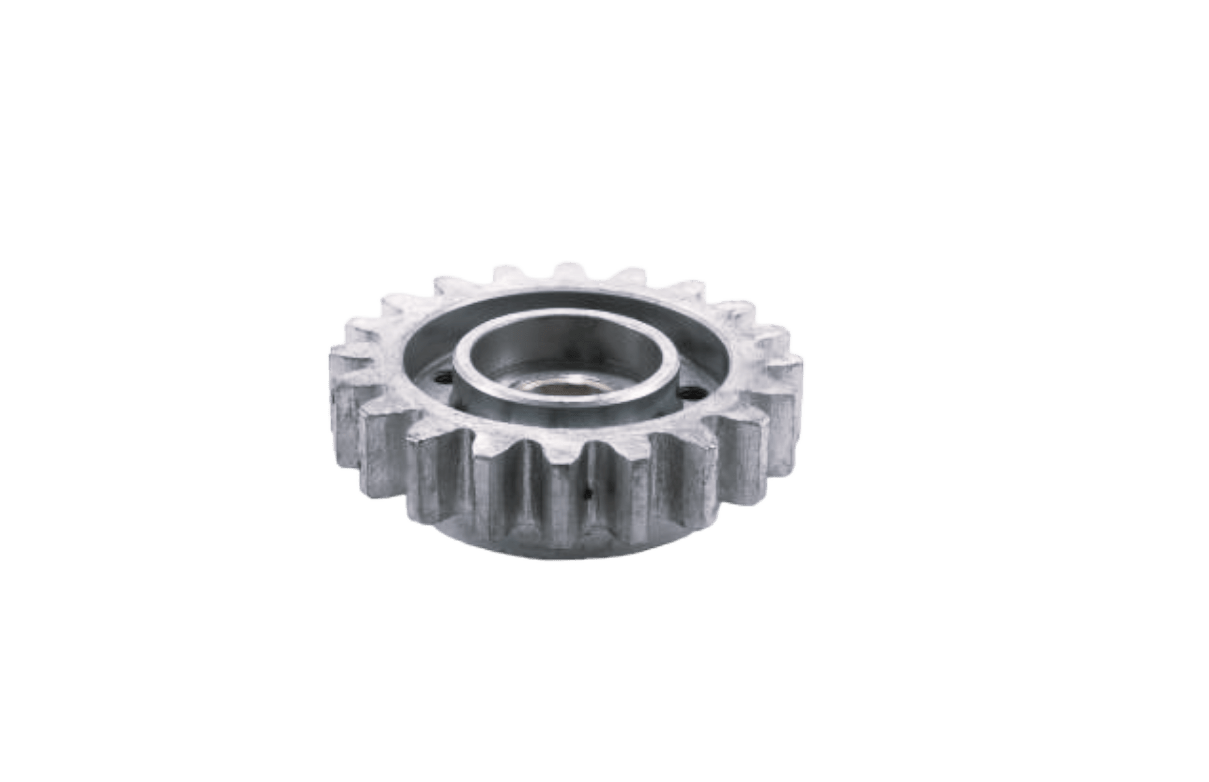

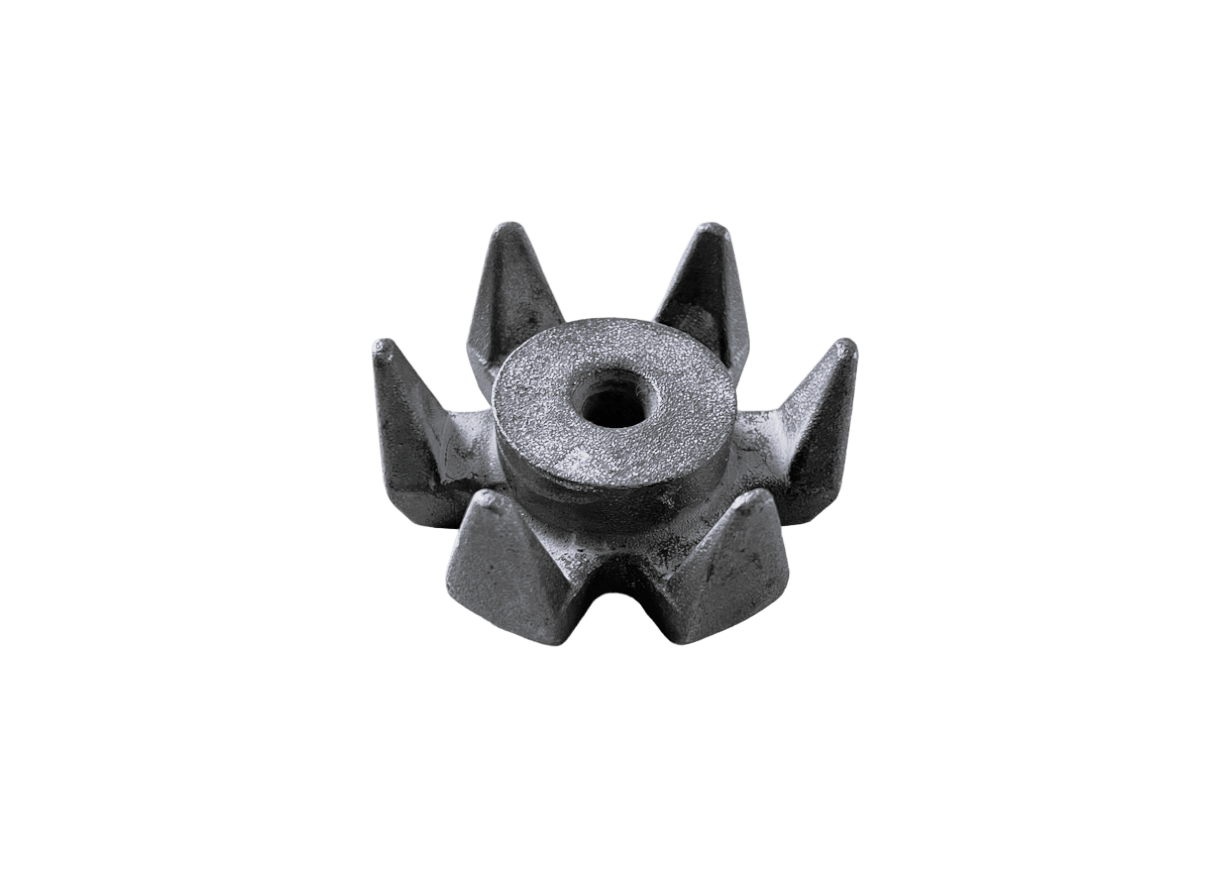

加工品
Processed Product
精密沖壓加工，高品質金屬零件的生產
產品規格
Specifications
產品規格可根據您的具體要求進行個性化調整和擴充
透過客製化，我們致力於提供最佳的解決方案，以確保您的投資實現最大化的價值和效益
- 01
- 型號
- KSHT-3-300-100-50
- 02
- 移送行程
- 0-300
- mm
- 03
- 夾持行程
- 0-100
- mm
- 04
- 上升行程
- 0-50
- mm
- 05
- 料桿夾持最小內幅
- Min 300
- mm
- 06
- 料桿打開最大內幅
- Max 700
- mm
- 07
- 料桿打開最大外幅
- -
- mm
- 08
- 料桿荷重
- 30
- kgs
- 09
- 移送運轉模式
- 3-axis
- motion
- 10
- 運轉行程數
- 12-15
- spm
*品項可針對各種機型進行客製化調整
